聚合物軟包電池極耳與保護板焊接是每個電芯必需要加工的步驟，它能起更好保護每個軟包電芯的安全，所以很多電芯廠商都會采用激光來焊接機來完成 這樣的加工，而且更容易實現自動化，這里我們就為大家推薦一種采用轉盤，視覺監控的半自動激樂焊接系統，說它半自動主要它的上下料需要人工操作，下邊我們就來看看其結構及工作流程吧。

一、設備結構

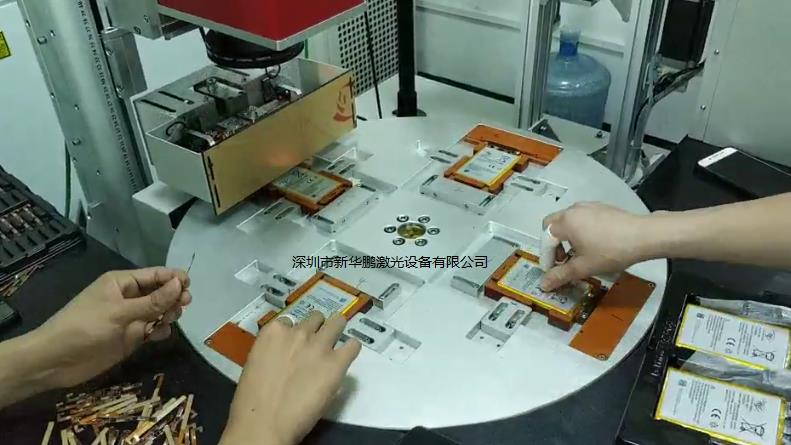

1、結構包括施力盤，其中旋轉盤上面分為八大工作位，每個位的大小跟軟包電池大小是一致，包括后面加上的保護板，以及保護板連接的兩段線路，這 樣形成一個標準的工作位，也就是說軟包電芯，保護板以及保護板連拉兩段電線處于一個一致的工作們上。
2、純光纖激光器
我們不提倡使用YAG激光器，但可以按用戶要求配置。
3、按壓系統
這個按壓機構主要是讓保護板與軟包電芯的兩個極耳更好的貼合在一起，讓激光更安全完成焊接加工。
4、振鏡系統
振鏡就是激光出光的通道了，通過振鏡掃描工件來實現出光焊接。
5、視覺系統
視覺系統如何用戶要求不高可以不使用，主要是是起到質量監控的作用，淘汰焊接不合格的產品，能監控獲得極耳與保護板焊接位置是否正確，對極耳偏 離保護析焊接點或焊接質量有問題產品進行記錄，并淘汰，視覺系統與振鏡采用同軸的工作模式。

二、工作流程
1、需要兩個工人上料，一個工人先上軟包電芯，另一工作則保護板。
2、通過旋轉盤旋轉至定位焊接崗位時，按壓機構把保護板與軟包電池的極耳壓住，通過視覺跟蹤定位記錄數據，并通過振鏡系統實現激光焊接。
3、對焊接質量有問題進行淘汰，并通過人工下料(下料比較簡單，也借助機構結構實現自動下料)。
如用戶對生產效率需求較高的話可以采用雙轉盤的模式，可以更好提高焊接速度，上面提到的視覺監控，用戶可以選擇是否配置，不過出于生產效益及質 量問題，加一套視覺系統能更好為確保電池質量的一致性，也可以避免質量安全問題，提高生產效益，有利于提高廠家產品在市場競爭力，獲得用戶贊賞 ！

購買激光焊接設備千萬不要一味追求價格，也不要說焊接同樣的東西，為什么人家購買的設備那么便宜，其實，軟包電池保護板激光焊接機的價格涉及不 只是設備本身的配件質量問題，更是涉及到后面的技術服務問題，對于大多數用戶實際應用來說，售后技術服務占到大部份，就好比我們前面說的，焊接 這個軟包電芯保護板，加不加視覺設備都同樣可以焊接，但誰焊接質量更好，誰更加耐用，更具效率，誰的技術更到位不言而喻。
